Во время изготовления ЧПУ станка плазменной резки металла столкнулся с необходимостью применения THC, системы управления высотой факела (пламени). Поскольку заводские системы THC неадекватно дорогие, поступил как обычно: решил изготовить собственную систему THC.

Первоначально я собрал систему по схеме, рекомендованной в руководстве по Mach2. Однако по мере изготовления этой системы THC для станка плазменной резки металла, я все больше понимал, что это скорее макет системы. Даже не представляю, сколько придется потратить времени и испортить материала, а возможно и наконечников горелки, пока эта система хоть как-то заработает.

После общения на форумах и прочтения всего, что только удалось найти, стало примерно понятно, какой должна быть нормальная THC система.

Алгоритм ее работы примерно такой:

  1. Подводим горелку к месту прокола.
  2. Опускаем горелку до касания с металлом.
  3. Отводим горелку на высоту прокола
  4. Зажигаем горелку и плавно ее опускаем до высоты реза.
  5. Проезжаем несколько миллиметров, и замеряем рабочее напряжение на плазморезе
  6. Двигаемся до конца реза, стараясь удерживать запомненное напряжение (при повышении напряжения приподнимаем горелку,  при понижении – опускаем).

Mach3 через LPT порт отдает системе THC команду о начале реза. THC замеряет напряжение и отдает команду Mach3 – поднимать или опускать резак. Такой вот симбиоз получается.

Новая система спроектирована на базе микроконтроллера от AVR Atmega16.

На лицевой стороне установил 7 кнопок управления и 3 LED индикатора по 3 цифры (семисегментных).

Первый индикатор показывает реальное напряжение на плазморезе.

Второй индикатор показывает сохраненное напряжение в начале реза.

На третьем отображается режим работы контроллера.

С первыми двумя все понятно, а вот о третьем индикаторе надо рассказать подробнее. Кроме полностью автоматического режима в прошивку добавлены десяток заранее заготовленных значений напряжения (пригодятся). Их можно скорректировать и записать в EEPROM кнопками на лицевой панели THC контроллера.

Кроме того, можно задать точность регулировки и время задержки перед первым измерением.

Есть еще один нюанс. Если горелка проедет над отверстием или уже прорезанным швом, напряжение резко изменится. Горелка может даже погаснуть. Если система THC это увидит, она сделает попытку поднять напряжение и головка резко клюнет вниз. Чтобы система THC не въехала в металл и не убила бошку таким образом, необходим фильтр, который бы очень плавно двигал горелку при резком изменении напряжения.

Электронику я решил разнести на 2 платы. На первой (двухслойной) плате собрана вся логика. На второй (однослойной) – делитель напряжения и импульсный блок питания.

Вот эти платки:

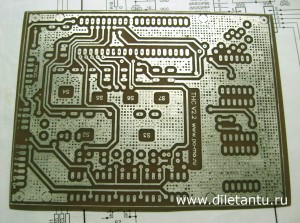

Первый слой THC плазменной резки металла на микроконтроллере AVR

Первый слой THC плазменной резки металла на микроконтроллере AVR

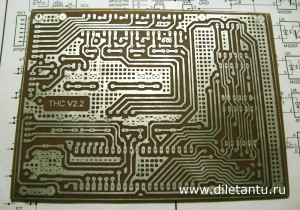

Второй слой THC плазменной резки металла на микроконтроллере AVR

Второй слой THC плазменной резки металла на микроконтроллере AVR

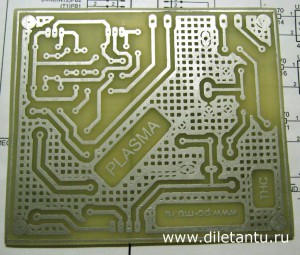

Делитель напряжения THC плазменной резки металла на микроконтроллере AVR

Делитель напряжения THC плазменной резки металла на микроконтроллере AVR

Добавлено 26.09.2011

Замечу сразу, что это не законченное устройство, а пока только прототип.

Собрал, буду проводить испытания.

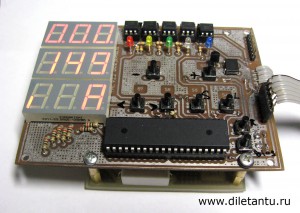

Прототип системы THC на микроконтроллере для станка плазменной резки металла.

Прототип системы THC на микроконтроллере для станка плазменной резки металла.

Добавлено 19.10.2011

Который день борюсь с помехами от ВВ поджига плазмореза.

Так выглядит очередной вариант делителя.

Теперь делитель состоит из 2х плат, одна из которых находится в источнике плазмы, а вторая в микроконтроллере. В ней находится опрторазвязка.

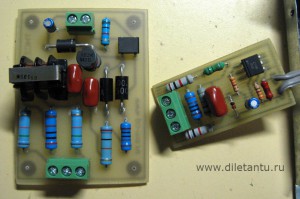

Делитель для THC станка плазменной резки металла.

Делитель для THC станка плазменной резки металла.

Добавлено 17.12.2011

Наконец-то дошли руки до плазмореза.

Сегодня подключали новый модуль THC к станку.

Резак уверенно находит материал, отъезжает на заданное расстояние, и дальше двигается по программе.

Очередной раз убедились, что контактный способ определения металла абсолютно не приемлем для тонкого металла(0.5-0.7мм).

Однозначно придется изготовить и установить емкостный или индукционный датчик.

Завтра будем запускать THC в реальных условиях.

Долго не мог побороть глюк с перезагрузкой контроллера во время запуска ВВ поджига. Проблема решилась заменой микросхемы микроконтроллера на точно такую-же. Похоже, что во время многочисленных экспериментов с делителем я что то подпалил внутри микроконтроллера. Кроме того один из делителей перенес на основную плату и теперь осталось всего 2 платы. Сам контроллер и делитель, который устанавливается внутрь или рядом с источником плазмы.

Версия THC модуля 2.3 со встроенным делителем и опторазвязкой

Версия THC модуля 2.3 со встроенным делителем и опторазвязкой

Кроме того я изменил расположение кнопок. Основные кнопки управления теперь расположены в виде стандартного «крестика»

Теперь все работает четко. Настраиваем гибкость программы контроллера.

Модуль THC для воздушно-плазменной резки

Модуль THC для воздушно-плазменной резки

добавлено: 11.01.2012

Сделал пробный рез на своем CNC станке плазменной резки металла с системой THC собственной разработки.

Есть много нюансов в настройке скоростей и мощности источника плазмы, различных задержек и модели поведения горелки, но горелка уверенно поднималась и опускалась по волнам изогнутого металла.

Пробный рез CNC плазморезом с системой THC

Пробный рез CNC плазморезом с системой THC

Немного видео работы станка.

добавлено: 18.01.2012

Установил разъем LPT прямо на плату и добавил еще несколько небольших изменений, подписал кнопки.

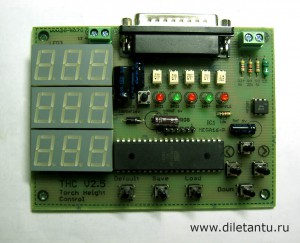

Модуль THC v2.5

Модуль THC v2.5

добавлено: 15.03.2012

Наконец готов новый модуль THC 2.8 на микроконтроллере!
-На новом модуле вход сразу 1:20(для некоторых аппаратов со встроенным делителем 1:20)
-Установлена высоколинейная оптопара с более широким диапазоном напряжений.
-Полностью переписан и доработан алгоритм работы(с учетом опыта прежней версии)
-Осталось 4 копки управления и скрытая кнопка сброса к заводским настройкам
-Защита от перепутывания любых проводов
-Разъемы теперь удобно смотрят вниз
-Все экраны запитаны через ключи, что дает очень яркую картинку
-Контроллер заменен на smd вариант.
-Добавлена программная граница разделения напряжения поджига и рабочего -напряжения(регулируется)

Модуль контроля высоты горелки THC 2.8

Модуль контроля высоты горелки THC 2.8

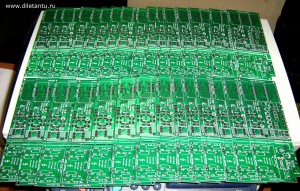

Много плат THC

Много плат THC

09.07.2013
Прототип THC 3.x

Прототип THC 3.x

Неспешно строю новый THC.
1. На этот раз на базе контроллера STM32
2. 4х строчный жк экран
3. В прежней версии часто ломались кнопки, установил по мощнее, да и вообще планирую вырезать на лазере металлический корпус.
4. По каждому пункту меню, по каждой настройке есть встроенная помощь, вызываемая нажатием кнопки HELP.
5. Сделал отдельный вход для подключения сигнала Arc Ok от внешнего источника(Выход с Гипера или внешний датчик тока)
6. Вместо зеленых разъемчиков, планирую выход на LPT порт сделать разъемом RJ-45, а в сам LPT порт будет вставляться заглушка с тем же RJ-45. Обжать кабель любой длинны дело пары минут.
7. Установил на плату контроллер RS-232 и по протоколу Modbus можно зацепит THC через COM порт к MACH3. Отпадает необходимость во втором LPT.
8. Предусмотрел возможность подключения THC к сети RS-485, но пока не реализовано в прошивке.
9. Установил на плату преобразователь DC-DC, что позволяет запитать плату от любого блока питания 18..36 вольт и не заморачиваться с отдельным питанием и гальванической развязкой.
На 485 интерфейс предусмотрен отдельный DC-DC.
10. Планирую сделать разъем расширения, в который можно будет воткнуть отдельную плату под Гипер. Так, что бы к ней однозначно прикручивался стандартный интерфейсный кабель гипера и через THC можно будет запускать сам Гипер, получать сигнал Arc Ok и напряжение.

04.09.2013

2.8 снят с производства.

Сейчас выпускаем MiniTHC.

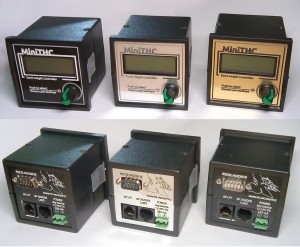

Модуль управления высотой факела

Модуль управления высотой факела

Переходник для подключения к LPT

Переходник для подключения к LPT

Для подключения к аппаратам Гипертерм теперь достаточно просто вставить разъем.

Включение плазмы будет происходить автоматически как и определение наличия дуги ArcOk

Плата для подключения в интерфейсный разъем Гипертерм.

Плата для подключения в интерфейсный разъем Гипертерм.

К остальным аппаратам подключается таким же образом как и раньше через специальный делитель, но теперь MiniTHC еще и управляет запуском плазмы.

Наличие дуги будет определяться дополнительным датчиком, который идет в комплекте с делителем и пристегивается к кабелю массы.

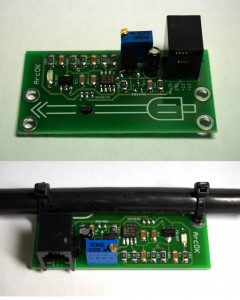

Датчик тока

Датчик ArcOk

Для поиска поверхности мы разработали омически датчик, который определяет наличие листа по сопротивлению. Реагирует даже на сильно ржавые и замасленные листы. Работает на аппаратах Гипертерм и на некоторых других аппаратах, у которых медный защитный колпачок не соединен с источником плазмы.

Омический датчик определения поверхности металла

Омический датчик определения поверхности металла

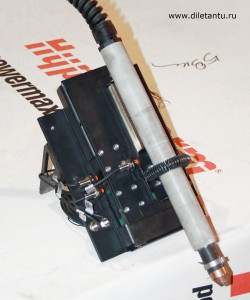

Сборка оcи Z для плазмореза

Сборка оcи Z для плазмореза

Это сохраненная страница. Напишите нам на почту po-mo@mail.ru, или позвоните +7 347 298-03-03
Опубликовал: valterpo    Комментариев (80)
Рубрика: Все статьи
Метки: CNC, Mach3, THC, плазменная резка, плазменная резка металла, плазморез, самодельный станок чпу, системы чпу, станки +с чпу, ЧПУ

Комментарии:

  1. Здраствуйте!!! Скажите пожалуйста Ваша ТНС в совокупности с Mach3 будет работать? Входит ли в эту систему шаговик ? И еще вопрос по цене она остается такой же 6000р? Напишите пожалуйста ответ на E mail Заранее спасибо!

  2. Здравствуйте.
    Наш контроллер отлично работает с Mach3.
    Цена 6000 р за контроллер, если обычной почтой, если экспресс доставкой то 6000+доставка.
    Шаговик не входит в цену и плата не управляет шаговиком напрямую. Плата отдает команды Mach3, а он уже управляет шаговиком.

  3. Плазморез это почти как сварка, помехи бешаные. Чтобы при высокочастотных наводках Ваша старенькая мега 16 не уходила в перезагрузку или просто напросто не тупила, разведите правильно ее питание, говорю как электронщик! Непосредственно под пузом контроллера со стороны панельки по размеру всего контроллера цельный полигон GND. Маленькими переходными отверстиями сбрасываете + питания меги на нижний слой и под контроллером подобно GND полигону рисуете полигон в форме «С», оставшийся кусочек не захваченный плюсовым полигоном под пузом контроллера на нижнем слое соединяете переходным отверстием с верхним GND полигоном. После чего на нижнем слое получившиеся плюсовой полигон в форме С и кусочек GND полигона соединяете конденсаторами (обычно вешают порядка 0.1мкФ. Количество конденсаторов равно количеству плюсовых выводов микроконтроллера. Данная схема «посадки» контроллера решит почти все проблемы.

  4. И начинайте переходить на USB ибо LPT это крайне несерьёзно.

  5. Спасибо за совет, но все проблемы с помехами давно решены. Даже в самых жестоких вариантах начинает глючить сам комп но не наш модуль. Насчет USB пока не определились. Все заводское оборудование USB (мышь, клавиатура ..) очень серьезно глючит во время поджига. Теряется, потом снова находится. LPT показал себя отлично. Может дело в не экранированных проводах. Возможно выпустим версию с USB, но позже.

  6. Дело в том что хорошее USB устройство имеет кабель коаксиальный типа витая пара, который симфазит помеху и соответственно практически самогасит ее друг об друга. Речь о том чтобы работать например через микросхему FT232RL которая преобразует UART линию в USB (На ПК порт в виде COM и спокойно рулится даже с VB6). Также можете перейти на последние контроллеры семейства XMega, а то мега это конечно уже школьный курс :) Ну и пожалуй главный совет – поработайте над ПО контроллера, если сможете то над неим подобием ОС. Ибо на данный момент вы работаете с ПК и только, бег компьютера ваш станок мягко говоря безполезен. У нас в блоке управления на XMega256A3 (TQFP64) установлена развивающаяся наша ОС, стоит графичейский дисплей и целый пульт манипуляторов, так что можно с ПК сбросить карту работы (Распечатать на чпу схему) так и с самого станка поработать как в полностью ручном режиме так и в ручном автомате. Понимаю что для Вас это возможно на фоне LPT неземные технологии (ПОКА!) но, советую по дружески думать именно в этом направлении.

  7. Кстати вопрос, Вы платы создавали сами или разработку заказывали у когото? И где сами платы изготоавливали?

  8. Мы уже делали несколько устройств под USB и Ваш контроллер для нас не неземные технологии ))) Просто пока нет ресурсов и желания работать над этим контроллером.
    Может быть когда-нибудь и займемся, а может и не будем.
    THC разработали для своего станка, поскольку не нашли доступных вариантов, способных удовлетворить наши потребности. И он у нас очень успешно продается.
    Платы создавали полностью сами и у нас сидит отдельный человек и занимается сборкой этих плат.

  9. Соглашусь что пайка хороша. По поводу контроллера, сдесь конечно зависит именно от потребностей, если Вам делать небольшие вычисления то и мега пойдет. У нас всеже ОС вшитп и колбасится камушек на 38МГц :)

  10. Если не секрет конечно, поделитесь, какой у Вас в городе спрос на Ваши станки плазморезы и за какой ценик расходятся?

  11. В городе спрос никакой, отправляем в основном в другие регионы. Мы свои станки продаем по 470 тыс без источника но со столом 1300х2800, направляющими HIWIN, зубчатой рейкой и 86 шаговиками, панелью оператора с системником и монитором.

  12. Скажите пожалуйста отработана ли система ТНС полностюи какая комплектация для продажи (входит ли делитель и блок питания?)

  13. Да, система полностью рабочая. В комплект входит сама плата и делитель. Блок питания в комплект не входит. Можно запитать от любого источника постоянного тока 7..12 вольт.

  14. Плату получили,поставили на свой станок, были проблемы с настройкой,но тех поддержка на наши вопросы ответила грамотно и очень профессионально! Все работает отлично, большое спасибо разработчикам!

  15. Здравствуйте! Ваш ТНС с сервоприводами можно как нибудь подружить и будет ли он с ними должным образом работать?

  16. Здравствуйте Александр. Наш THC не работает напрямую с моторами. Он отдает команды управляющей программе, и уже она управляет моторами. Для программы нет никакой разницы шаговые или серво у вас стоят. В конечном счете сервы в программах прикидываются теми же шаговиками. Так что работать все будет.

  17. Сами разрабатываем все. Сборка тоже наша.

  18. получили ваше устройство, есть вопросы см. www.chipmaker.ru (THC для плазмореза )

  19. хороший сайт….спасибо ..хочу собрать станок ….скоко будет стоит программа чпу рейки и моторы..

  20. Николай, отличное начинание! Если доведете идею до готового изделия, то не пожалеете. Управляющая программа будет стоить около 6 тыс р, наш модуль управления высотой факела THC еще 6 тыс.
    По направляющим даже не смогу сориентировать, так как мы берем по оптовой цене. В розницу конечно выйдет дороже. Одно скажу точно, не скупитесь и возьмите качественные направляющие(хивин). За год работы китайские цилиндрические каретки забились металлической пылью и начали клинить. Пришлось разбирать весь станок и промывать. сальники не держат. И, как ни странно, я не нашел на них отверстий под шприцовку. Натолкал смазку пальцем, но это совсем уже не дело.
    И еще, купите сразу нормальные драйвера. Китайские 5 осевые контроллеры на tb6560 умирают пачками на плазморезе. Они годятся только для настольных игрушечных станков.

  21. Приветствую! Ваша версия очень заинтересовала.
    Вопрос раз – как ведет себя система со временем, когда выгорает катод и длина дуги увеличивается?
    Второе – есть ли выход ARC OK для МАСН3?
    Третье – как ведет себя регулировка высоты при пересечении чужого реза и особенно после прохода острого угла? Меня больше углы интересуют…
    Четвертое – высота и время подпрыжки как регулируются? Или они постоянны, и есть ли вообще подпрыжка?
    И Пятое – как происходит поиск металла?
    Хочу купить, и поэтому заинтересован!!!

  22. Уточню вопрос, так как видео просмотрел и нашел там подпрыжку и поиск листа. Не бывает проблем с поиском листа на тонких металлах? Я почему спрашиваю – если металл имеет горб (выдавило или повело при транспортировке) особенно на краю листа – не играет ли лист при работе датчика касания на микровыключателе?

  23. Там нет микровыключателя. Шток достаточно легкий, а датчик стоит индуктивный бесконтактный. До 1 мм все работает нормально. Терпимо и на 0.5 мм листе. Тоньше мы не резали.
    На видео кстати 1 мм лист, а ребра лежат через одно, то есть провис по 20 см. В нормальном варианте между ребрами 10см

  24. Добрый день, Александр
    THC реализует только контроль дуги и напряжения, т.е. высоты факела, и делает это хорошо. Все остальные функции выполняет Mach3.
    1. Все thc системы работают одинаково, они держат высоту по напряжению. Если напряжение со временем увеличивается от выгорания, все системы будет приближать сопло к поверхности от нормальных 3.2 мм
    2. Есть, но он диагностирует дугу по напряжению и может запаздывать на 0.2-0.3 с. Если у вас на аппарате есть выход ARC OK, лучше подключить его к Mach3
    3. На пересечении никак не проявляет, т.к. просто не успевает заметить его. Насчет острых углов нужно проверить
    4. Высота и время прокола настраиваются в макросе M3. В нашем скринсете для Mach3 можно настраивать время задержки.
    5. Для поиска металла вы должны собрать отдельный датчик (такой же как у вас на концевиках), и подключить его в Mach3 на вход PROBE (DIGITIZE)
    Вообще плата thc предназначена именно для DIY самоделок и имеет много настроек.

  25. Спасибо за развернутый ответ! Вникаем!!!

  26. Интересный контроллер, я понял что работает он так: выставляеш нужное рабочее напряжение и контроллер рулит высотой факела дергая двумя ногами LPT , указывая Mach3 поднимать или опускать резак до момента когда напряжение примет заданное значение ?

  27. Да Сергей, в общих чертах именно так.

  28. Спасибо ! Хочу купить. Сколько будет стоить с доставкой в московскую область.

  29. Здраствуйте! Скажите пожалуйста, мы могли приехать к вам и увидеть все собственными глазами как все собирается. В последующем, имеем виды приобретать у вас готовые комплекты для общей сборки у нас в Ташкенте.
    Отправьте пожалуйста ответ на емаил

  30. А в Украину обычной почтой отправите? Куплю два контроллераю

  31. В Украину уже много контроллеров отправили.

  32. Спасибо, в понедельник позвоню.

  33. Здравствуйте! Помогите устранить глюк. В mach3 thc временами(почти всегда) после окончания реза изменяется направление Z оси. Если до реза движение вверх это +, то после окончания реза + это движение вниз. Reset исправляет эту ситуацию. При повторном запуске реза ситуация повторяется.

  34. Здраствуйте. Есть система ЧПУ газовой резки (Китай). Привод шаговые двигатели. Сама система ЧПУ Уже не работает (эелектроника). Можно ли Ваше устройство приспособить к нашей машине. Прошу ответить письмом

  35. Добрый день, Андрей. К сожалению для газовой резки система thc не подходит, там требуется другой датчик высоты.

  36. Kak отправки в Латвию?

  37. Здравствуйте!Нужна помощь! У нас источник УПР115, машина Steel Tailor/ Докупили контроллер ТНС, (без емкостного датчика)Мне нужно запустить его в работу. С подключением к машине проблем нет, сделал. Осталось кабель с машины подцепить к источнику.
    Старт подключен(зажигание дуги) ,остались 4 конца. 2 -финиш(разрешение движения) и 2-arc+ и arc-/.Куда их цеплять на УПР115? В каких точках по схеме? Если кто может, помогите(я только два дня как занялся плазменной резкой)

  38. уважаемый valterpo розясните работу вашего ТНС при поиске метала,
    какой датчик ,куда подключается ,входит ли в крмплект .Хотим преобрести.

  39. Наш THC не участвует в поиске металла. Этим занимается совсем другой датчик. THC удерживает заданную высоту факела, уже после того, как появилась рабочая дуга.

  40. Здравствуйте. Очень интересно.Выберу время, и, бог даст, займусь очередной самоделкой с вашими комплектующими.

  41. Здравствуйте, Ваш THC можно ли доставить в Киев.

  42. Здравствуйте! Ваш ТНС можно ли подцепить к PCI плате NCStudio если станок управляется ею…?

  43. Добрый день! можете отправить счет на THC
    И подскажите без LPT порта можно работать с вашим модулем? или просто из разьема LPT вытащить провода отвечающие за сигналы вверх вниз?

  44. несколько месяцев купили ваш ТНС все вроде работает, но никак не могу победить проваливание резака в отверстия после окончания реза, в м5 отключаю тнс но провалы все равно происходят. И еще поясние пожалуйста ошибку : probe ignore activated at call for probe, если вам не трудео, резак опускается до металла бвк срабатывает и все останавливается (ошибка случается хаотически) связь со станком Еthernet контроллер PLCM от пурелоджика, может дело в нем?

  45. Добрый день, Марат

    Probe ignore activated at call for probe — означает, что сигнал probe УЖЕ замкнут на момент проверки G31. Попробуйте активировать пробу раньше.

    «Провал» вниз к сожалению неизбежен, его можно только уменьшить но не убрать полностью. Попробуйте поменять настройку TIP на thc, она отвечает за блокировку «провалов″.

  46. Здравствуйте. Подскажите, будет ли Ваша система работать совместно с плазморезом BlueWeld Prestige Plasma 54 Kompressor. Никаких входов/выходов девайс не имеет. Буду благодарен за ответ, есть реальная потребность покупки.

  47. Добрый день, Streker
    Без проблем будет. Один провод делителя нужно будет подключить на центральный (силовой) провод Central Adaptor (металлическая втулка) в центре, второй подцепить на кабель массы, и он будет получать правильное напряжение.

  48. Здравствуйте. Объясните дилетанту имеющему самодельный плазморез как подключить Ваше устройство имеющее DIP25 для соединения с MACH3 у меня IBM PC управляет станком через LPT и DIP25 IBM PC уже занят. Нужно удалить Ваш DIP25 и подпаять нужные концы к шлейфу DIP25 IBM PC Как приобрести Ваше устройство? и какая документация с ним предоставляется.Спасибо.

  49. С одного LPT можно завести только 5 сигналов. THC требует из них 3 сигнала, итого остается два. Один сигнал у Вас занят под estop, один занят датчиком проверки поверхности. Для концевиков и датчиков home не остается ничего. В общем, хотя теоретически возможно запихать все сигналы на один LPT, проще поставить второй LPT в компьютер. Плата второго LPT стоит всего 300 руб.

  50. Если Вы находитесь в Самаре, вот цена контроллера в магазине:
    http://samara.dns-shop.ru/catalog/85/?fl=on&pf=&pt=&f%5B341%5D%5B5737%5D=on

  51. Хочу купить.Есть в наличии . Я из тольятти плазма Барс 77D подойдет для вашей ТНС Мне нужно доставка автотрейд с лпт портом и питанием Жду быстрого ответа

  52. оплаатил ваш модуль жду получения возник вопрос а датчик поиска поверхности входит в комплект если нет то что он из себя представляет

  53. Добрый день, Александр
    Сейчас есть задержка с отгрузками.
    Самый простой датчик поверхности — «плавающая горелка»
    http://www.diletantu.ru/sborka-osi-z-stanka-chpu-plazmennoj-rezki-metalla
    Мы используем два датчика проверки — омический (проверяет сопротивление между шильдой и металлом) и датчик на горелке, как в статье.
    Если не сработает омический датчик, то сработает второй датчик, когда горелка сдвинется вверх.
    Третий датчик останавливает работу когда горелка проваливается заведомо ниже металла.

  54. у меня в уфе живет дочь татьяна агулина может соберусь к ней в гости а заодно и посмотрю как это устроено если возникнут вопросы

  55. Не вопрос — все покажем, расскажем.
    Адрес Красноводская, 18А с 10 до 19 кроме воскресенья. Позвоните пожалуйста заранее +7 347 298-03-03

  56. я понял как это работает а БВК можно поставить

  57. Вы подключаете его как обычный датчик к плате коммутации и настраиваете входной сигнал в Mach3
    Главное чтобы он соответствовал по напряжению и типу перехода pnp / npn.

  58. вчера вечером собрал запустил работает осталось разобраться с датчиком касанияи и еще какие на вашем станке направляющие и где их лучше покупать

  59. Александр, поздравляем. Направляющие берем «хивин» в Гидене.

  60. Здравствуйте хочу купить Ваш THC ,живу на Украине.
    Вышлите варианты оплаты

  61. Добрый день,
    А не было ли оптыта по установке вашего контроллера на linuxcnc?

  62. Владимир, такого опыта нет, но если ваша программа понимает внешние команды вверх вниз, то думаю подключить не проблема.

  63. Здравствуйте хочу купить Ваш THC ,живу на Украине.
    Собрал станок: плата с опто развязкой , драйвера ШД и ручной плазморез CUT-40..
    ваш ТНС будет работать с такой сборкой?? если да то напишите пожалуйста
    какие есть варианты оплаты и приблизительные сроки доставки??
    Заранее Спасибо..

  64. Здравствуйте возможно ли подключить ТНС к моему CUTMASTER A80 без врезания в высоковольтный провод, насколько я знаю на моей плазме есть «Быстрое
    подключение к выходу сигнала напряжения на дуге
    через специальное отверстие в корпусе» как это правильно реализовать, спасибо.

  65. У вас в Mach3 как реализован макрос для ТНС ? Можем договорится оплатим

  66. 1. Бесплатный скринсет для всех аппаратов Hypertherm Powermax 45, 65, 85, 105, 125, 1250, 1650, finecut (с ограничением в бесплатной версии до 85А, только черный металл). Скринсет нужно скопировать в папку c:\mach3 и загрузить через меню view-load screenset.

    2. Макросы M3 и M5. Макросы приведен только как примеры (из референс-дизайна станка). Конкретная реализация макроса зависит от механической и электрической реализации станка. В макросе М3 высоты сработок по датчикам поверхности зафиксированы 0.8 мм для омического датчика и 11.0 мм для датчика на плавающей горелке. Вы можете самостоятельно изменять макросы зайдя в меню Operator – VB Script Editor.
    Макросы нужно скопировать в папку c:\mach3\macros\имя-профиля\

  67. Скринсет автоматически считает:
    скорость (мм/мин)
    напряжение для thc (В)
    задержку на прокол (мсек)
    высоту прокола (мм)
    высоту реза (мм)
    ширину реза (не для всех аппаратов)
    давление защитного газа
    предупреждает если рекомендована резка с краю.

  68. Здравствуйте.
    Хотел бы приобрести у Вас последнюю версию ТНС,желательно в корпусе,и
    сборку Z оси, Пожалуйста,напишите какие есть варианты оплаты и приблизительные сроки доставки.

  69. Приобрёл Ваш ТНС мини, подключил сразу заработало просто и удобно . Избавился от десятка струбцин и клавиши стеклоподъёмника. Аппарат Сварог CUT 160.

  70. Добрый день. Выход аналогового сигнала есть?

  71. ЗРАСТВУЙТЕ!!
    имеется плазморез сварог CUT160. так же имеется портативный ЧПУ ,вот этот http://www.aliexpress.com/item-img/2014-New-LH1215-LH1525-LH1530-high-quality-durable-cnc-portable-cutting-machine/1454911449.html
    можно ко всему этому присоеденить ваш ТНС ,поможете советом :)?

  72. Добрый день, Хаят
    Контроллер этой системы просто не поддерживает сигналы от THC.
    В тех которые поддерживают, она уже встроена.

  73. Здравствуйте.
    Хотел бы приобрести у Вас последнюю версию ТНС.

  74. Здравствуйте! Интересует возможность приобретения ТНС. Применение – 95% резка тонколистовых материалов 0,55, 0,7 мм. Пока использую опоры шариковые и пневмопривод (как на SPIRO). Будет ли работать ТНС на таких толщинах? Нижний Новгород. Спасибо.

  75. Здравствуйте! Подскажите пожалуйста, возможно ли подключить вашу систему к NC-studio v5?
    Если не трудно, вышлите пожалуйста ответ

  76. Здравствуйте.
    Хотел бы приобрести у Вас последнюю версию ТНС.

  77. Здравствуйте.
    Хотел бы приобрести у Вас последнюю версию ТНС для powermax 45

  78. Мы модернизировали советский станок Искра, установили ЧПУ НЦ 220, Балт-систем, осталось установить актуатор с контролем высоты пламени, не знаем какой поставить и как его связать с ЧПУ, хотелось бы поставить отдельный блок, если есть возможность подскажите где взять

  79. здравствуйте, отправьте контакты для формирования заказа

  80. Эта статья была написана в 2011 году.

    С тех пор прошло 5 лет, и многое изменилось!
    Сейчас статья закрыта для комментариев. Продолжение статей — на сайте cncclub.ru

    Напишите нам на почту po-mo@mail.ru, или позвоните по телефону +7 347 298-03-03.
